NAS RAID 복구 방법 — 복구천사 PRO 가이드

RAID 구성 NAS의 자동·수동 복구 방법

RAID로 구성된 NAS를 사용 중 RAID 구성이 손상되거나 디스크 장애가 발생한 경우의 복구 방법입니다. 복구천사 PRO는 대부분의 NAS, Windows 동적 디스크, Linux 소프트웨어 RAID를 자동 인식하며, RAID5 1개 / RAID6 2개 물리 장애는 가상 디스크로 자동 대체하여 RAID 구성 정보를 로딩합니다. 자동 인식이 안 될 때는 수동 RAID 빌드로 직접 파라미터를 지정할 수 있으며, 마운트 실패 시 RAID 구성 편집으로 디스크 순서·RAID 레벨·스트라이프 크기를 다시 설정할 수 있습니다.

STEP-BY-STEP

자동 인식부터 수동 빌드 · RAID 편집까지

NAS RAID 복구는 자동 인식(STEP 1~3) → 정밀 스캔(STEP 4) → 수동 빌드(STEP 5) → RAID 편집(STEP 6) 순서로 진행됩니다. 대부분의 NAS는 STEP 1~3에서 끝나며, 다중 장애나 RAID 컨트롤러 사용 시 STEP 5~6이 필요합니다.

1STEP 1

좌측 트리에서 자동 인식된 RAID 볼륨을 확인합니다

예상 시간 10초 이내

복구천사 PRO를 실행하면 좌측 「연결된 스토리지」 트리에 NAS의 RAID 볼륨이 자동으로 표시됩니다. 본 예시에서는 「DS920:2」 (1.33 TB Virtual RAID)가 자동 인식되었으며, 그 아래 「vg1-volume_1 (Btrfs)」이 실제 데이터 영역으로 마운트되었습니다. 우측 패널에서 「@syno · [root] · fset-9 · 공유폴더」 폴더 트리가 표시되면 RAID 인식 정상입니다.

복구천사 PRO 자동 RAID 지원 범위

대부분의 출시된 일반 NAS (Synology, QNAP, ASUSTOR 등)
Windows 동적 디스크 (스팬·스트라이프·미러·RAID5)
Linux 소프트웨어 RAID (mdadm 기반)

자동 RAID가 안 보이면

상단 RAID 메뉴에서 수동으로 RAID 빌드를 시도해야 합니다 → STEP 5로 이동

STEP 2 — 가상 디스크 대체 검증

자동 인식된 RAID의 파라미터·디스크 구성을 확인하여 1~2개 장애 자동 대체 여부를 검증합니다.

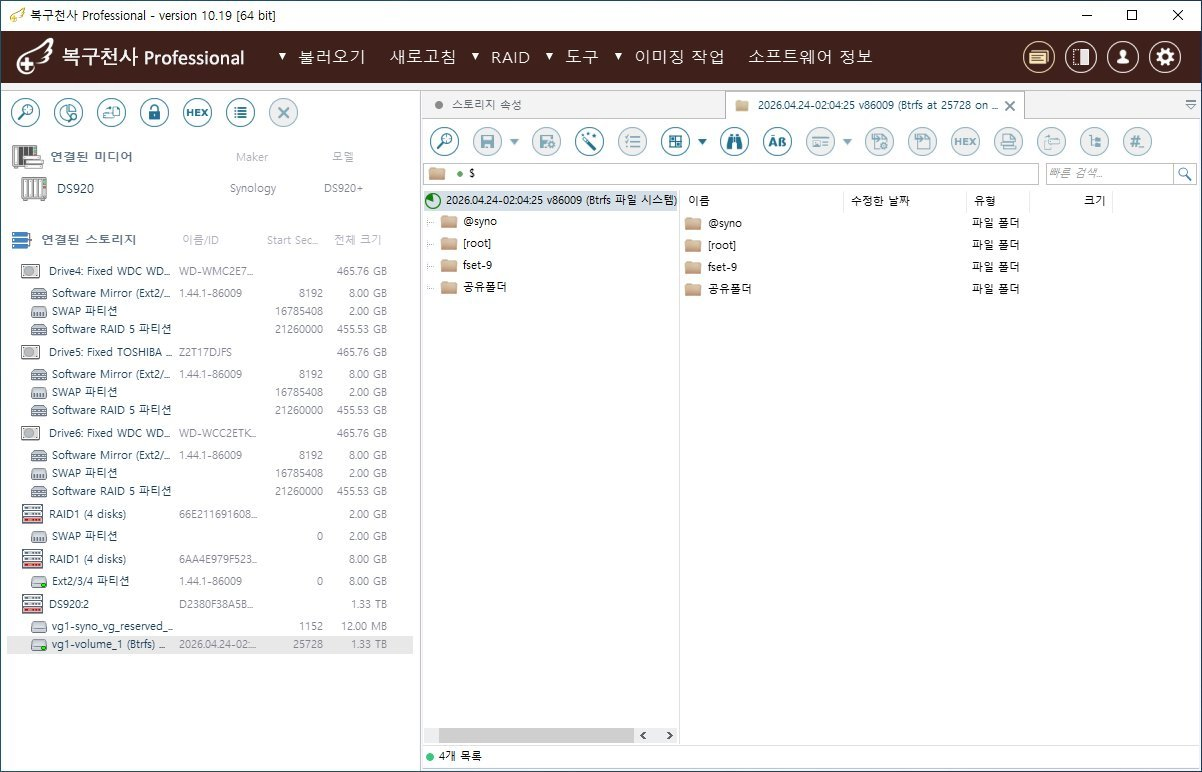

복구천사 PRO 자동 RAID 인식 화면 - DS920:2 1.33TB Virtual RAID 볼륨, vg1-volume_1 Btrfs 마운트, 공유폴더 트리 정상 표시

1DS920:2 자동 RAID 인식 (1.33 TB)

2vg1-volume_1 (Btrfs) 마운트

3폴더 트리 정상 표시

DS920:2 자동 RAID 인식 (1.33 TB)

위 이미지 1번 핀이 가리키는 DS920:2 자동 RAID 인식 (1.33 TB) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

vg1-volume_1 (Btrfs) 마운트

위 이미지 2번 핀이 가리키는 vg1-volume_1 (Btrfs) 마운트 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

폴더 트리 정상 표시

위 이미지 3번 핀이 가리키는 폴더 트리 정상 표시 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2STEP 2

자동 인식된 RAID의 파라미터와 가상 디스크 대체를 검증합니다

예상 시간 30초

「DS920:2」를 우클릭 → 「RAID 구성 편집」을 클릭하면 자동 인식된 RAID 파라미터가 표시됩니다. 본 예시는 3개 디스크 (Drive6 · Drive4 · Drive5) + 1개 가상 디스크 대체로 구성되었으며, 파라미터는 RAID5 분산 패리티 / 64KB / 왼쪽 대칭(backward dynamic) / 패리티 단위 1로 자동 로딩되었습니다.

가상 디스크 자동 대체

RAID5 — 1개 물리 장애까지 가상 디스크로 자동 대체
RAID6 — 2개 물리 장애까지 가상 디스크로 자동 대체
4대 디스크 RAID5는 3대 이상 일치해야 자동 로딩 가능

파라미터 자동 로딩 메시지

"RAID 파라미터를 자동으로 로딩 하시겠습니까?" 가 표시되면 「예」를 눌러 자동 로딩하세요. "요청한 RAID 구성 요소를 찾을 수 없음!" 메시지가 나오면 STEP 5의 수동 RAID 빌드로 진행합니다.

STEP 3 — 파일 확인 + 라이선스

뷰어로 파일 미리보기를 확인하고 라이선스 등록 후 다른 드라이브에 저장합니다.

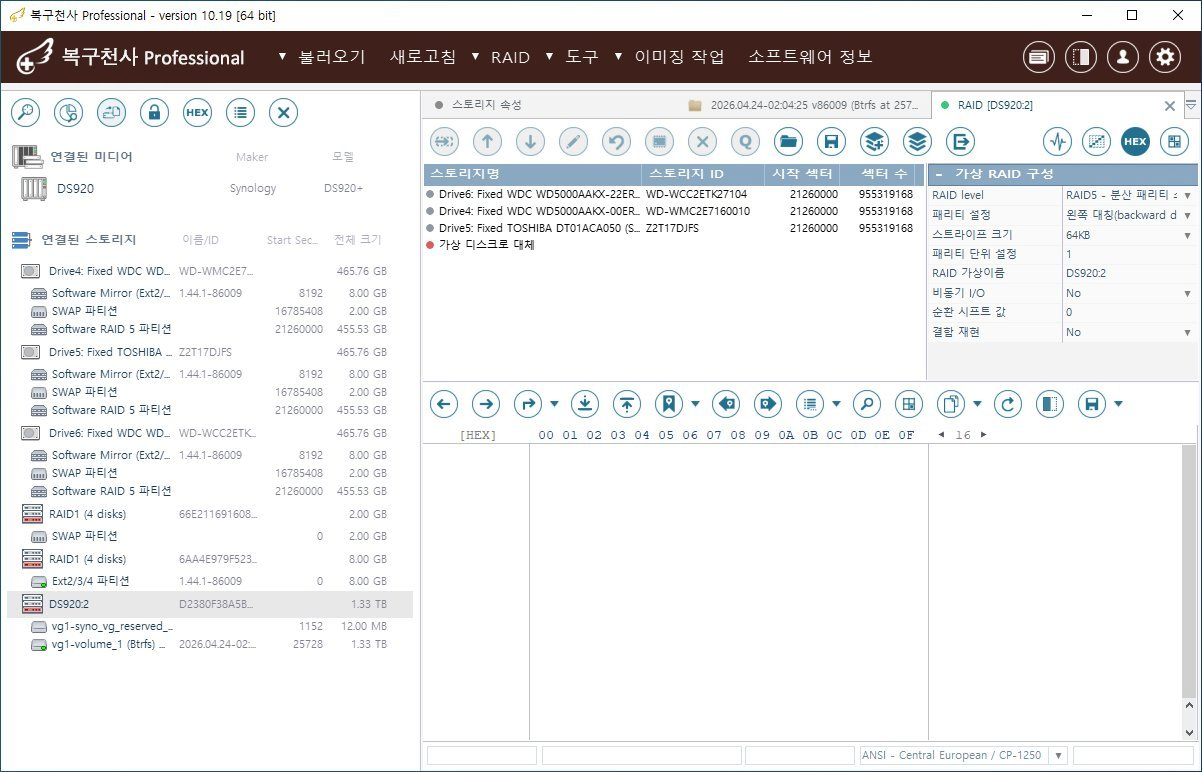

복구천사 PRO 가상 RAID 구성 - Drive6 Drive4 Drive5 3개 디스크 + 1개 가상 디스크 대체, RAID5 64KB 왼쪽 대칭 backward dynamic 자동 인식

1RAID 디스크 (Drive6, Drive4, Drive5)

2가상 디스크로 대체 (1개 장애 자동)

3RAID5 64KB 자동 인식

RAID 디스크 (Drive6, Drive4, Drive5)

위 이미지 1번 핀이 가리키는 RAID 디스크 (Drive6, Drive4, Drive5) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

가상 디스크로 대체 (1개 장애 자동)

위 이미지 2번 핀이 가리키는 가상 디스크로 대체 (1개 장애 자동) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

RAID5 64KB 자동 인식

위 이미지 3번 핀이 가리키는 RAID5 64KB 자동 인식 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3STEP 3

뷰어로 파일 미리보기를 확인 후 라이선스를 등록합니다

예상 시간 5~10분

자동 RAID 인식이 정상적으로 완료되면 좌측 폴더 트리에서 데이터 폴더 (사진·문서·영상·세금계산서 등)를 탐색합니다. JPG · PDF · 동영상은 우측 미리보기 패널에서 즉시 확인할 수 있습니다. 파일 내용이 정상이면 라이선스를 등록하고 다른 드라이브로 저장하세요.

데모 버전 제한

데모 버전에서는 768KB 미만 파일만 복사됩니다. 전체 데이터 저장은 라이선스 등록 후 가능하며, 회원가입 → 라이선스 코드 입력 절차로 활성화합니다.

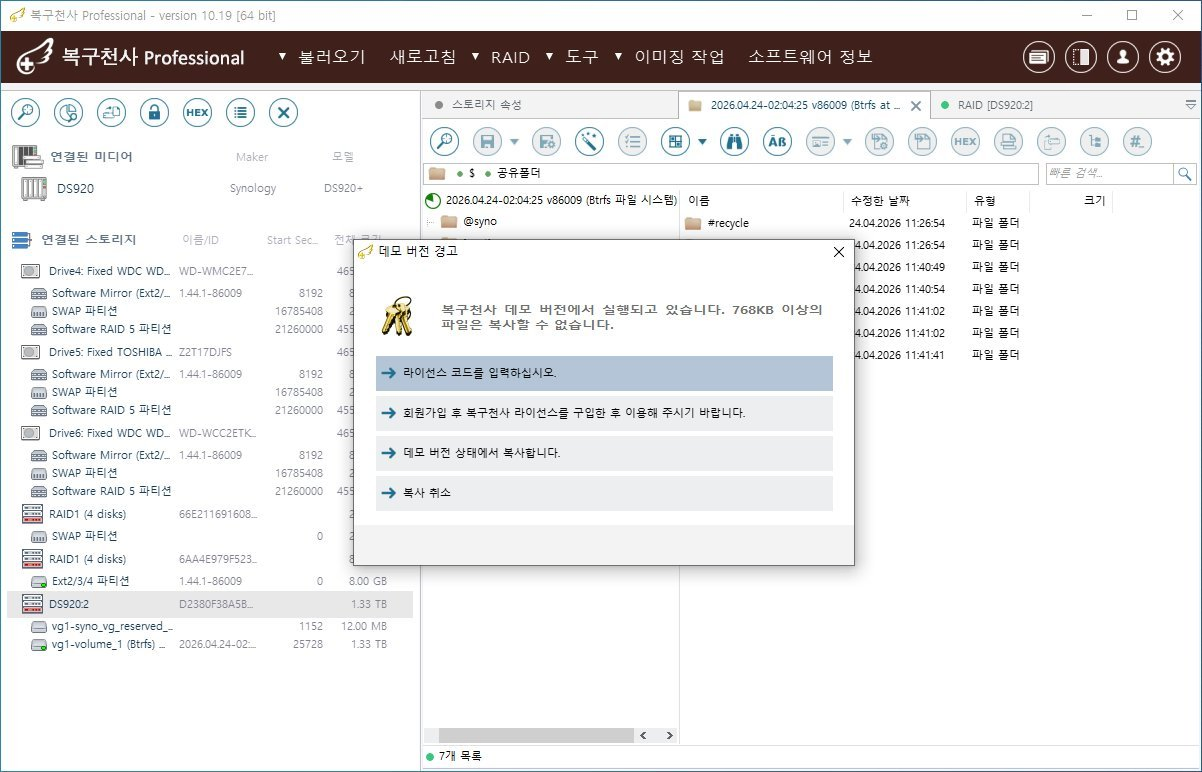

복구천사 PRO 데모 버전 경고 팝업 - 768KB 이상 파일은 복사할 수 없습니다, 라이선스 코드 입력 / 회원가입 후 라이선스 구입 / 데모 버전 상태에서 복사 / 복사 취소 4가지 옵션 표시 — ▲ 768KB 이상 파일 저장 시도 시 표시되는 데모 버전 경고 — 라이선스 등록으로 해제

저장 위치 주의

원본 NAS 디스크가 아닌 별도 드라이브에 저장해야 합니다 (예: 외장 HDD, 다른 NAS, PC 내부 드라이브). 원본에 덮어쓰면 복구 불가능합니다.

STEP 4 — 포맷·삭제 시 정밀 스캔

파일이 보이지 않거나 일부만 보이는 경우 (포맷·삭제) 정밀 스캔을 진행합니다.

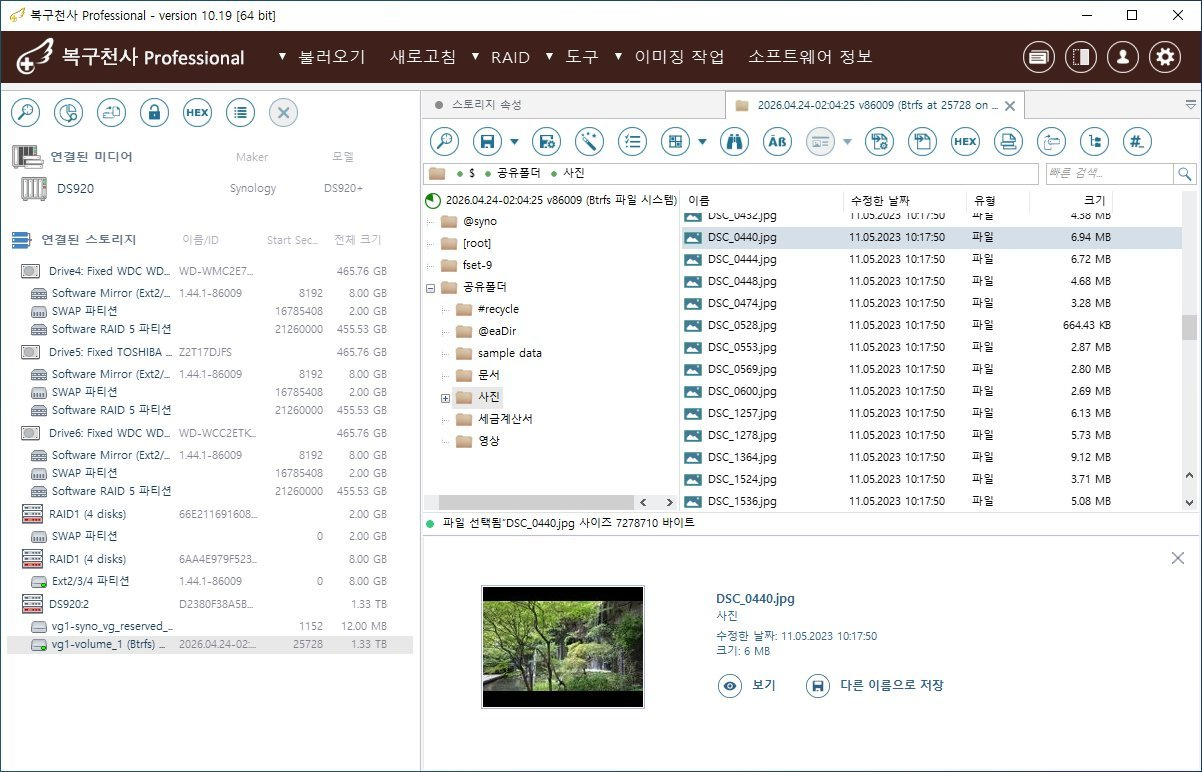

복구천사 PRO 파일 뷰어 - 사진 폴더의 DSC_xxxx.jpg 파일 목록 + 미리보기 썸네일, 라이선스 등록 후 다른 이름으로 저장

1폴더 트리 (사진 선택)

2JPG 파일 목록 (수정 날짜 정상)

3미리보기 + 라이선스 등록 후 저장

폴더 트리 (사진 선택)

위 이미지 1번 핀이 가리키는 폴더 트리 (사진 선택) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

JPG 파일 목록 (수정 날짜 정상)

위 이미지 2번 핀이 가리키는 JPG 파일 목록 (수정 날짜 정상) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

미리보기 + 라이선스 등록 후 저장

위 이미지 3번 핀이 가리키는 미리보기 + 라이선스 등록 후 저장 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

4STEP 4

포맷·삭제된 데이터는 정밀 스캔으로 복구합니다

예상 시간 4TB RAID5 평균 4~8시간 (남은 시간은 참조용)

RAID는 정상 인식되었지만 파일이 삭제되었거나 볼륨이 포맷된 경우 정밀 스캔으로 복구합니다. 파일 삭제 시 해당 파티션 (vg1-volume_1) 선택, 포맷 시 물리 디스크 (DS920:2 RAID 볼륨) 선택 후 우측 상단 「정밀 스캔」 아이콘을 클릭합니다.

검색 파일시스템 선택

NAS / Linux — Ext2/3/4, Btrfs, XFS, ReiserFS
Windows NAS / 동적 디스크 — NTFS, ReFS
Mac NAS — HFS+, APFS
IntelliRAW™ — 확장자별 RAW 복구 (체크 권장)

스캔 소요 시간 안내

NAS RAID5 4TB 기준 평균 4~8시간이 소요되며, 디스크 상태가 좋지 않으면 더 길어질 수 있습니다. 남은 시간 표시는 참조용이므로 도중에 중단하지 마세요.

STEP 5 — 자동 인식 실패 시 수동 RAID 빌드

자동으로 RAID 볼륨이 표시되지 않는 경우 RAID 메뉴에서 직접 디스크와 파라미터를 지정합니다.

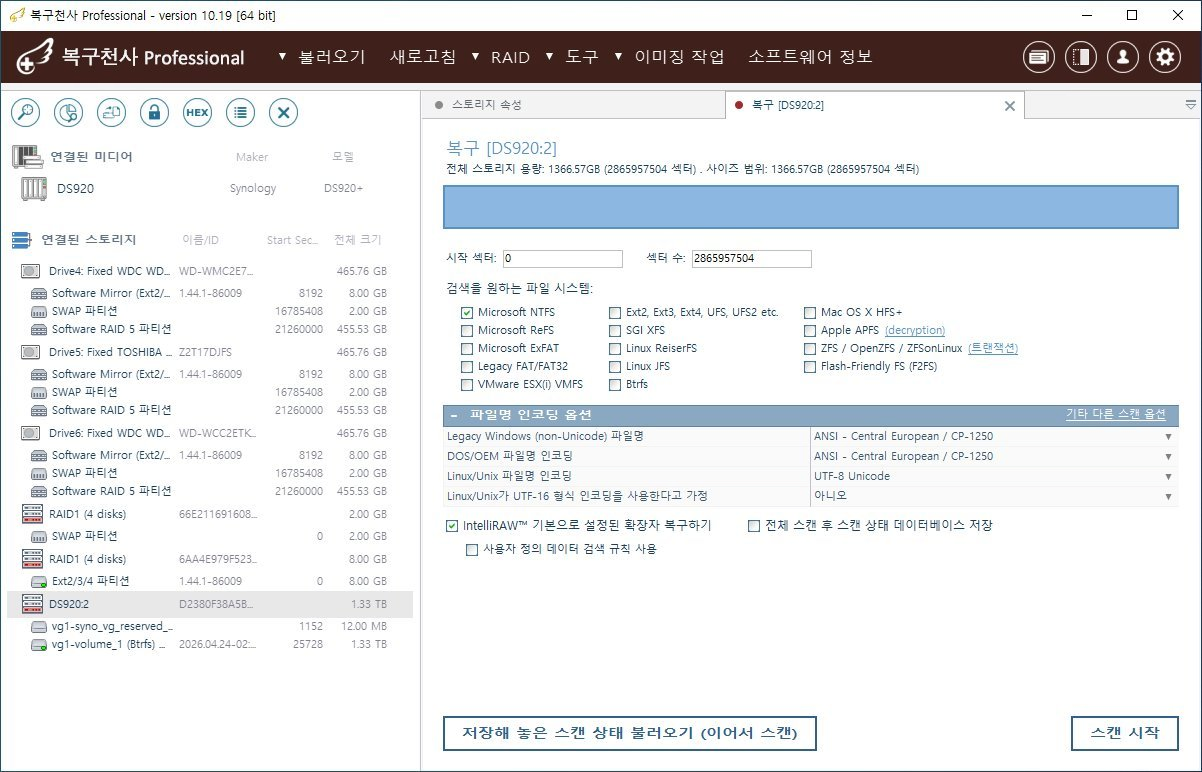

복구천사 PRO 정밀 스캔 옵션 - 파일시스템 선택, IntelliRAW 활성화, 스캔 시작 버튼

1검색 파일시스템 (Btrfs · Ext4 등)

2IntelliRAW™ 활성화 (NAS 권장)

3[스캔 시작] 클릭

검색 파일시스템 (Btrfs · Ext4 등)

위 이미지 1번 핀이 가리키는 검색 파일시스템 (Btrfs · Ext4 등) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

IntelliRAW™ 활성화 (NAS 권장)

위 이미지 2번 핀이 가리키는 IntelliRAW™ 활성화 (NAS 권장) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

[스캔 시작] 클릭

위 이미지 3번 핀이 가리키는 [스캔 시작] 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

5STEP 5

상단 RAID 메뉴에서 수동으로 RAID 빌드를 진행합니다

예상 시간 3~5분

자동 RAID 인식이 안 될 때 (다중 장애·RAID 컨트롤러 사용) 상단 「RAID」 메뉴 → 「RAID 구성」을 클릭합니다. 빈 RAID 구성 화면이 열리면 좌측 스토리지에서 RAID 볼륨에 사용된 디스크의 가장 큰 파티션 (「Software RAID 5 파티션」 455.53 GB)을 1번부터 순서대로 추가합니다. "RAID 파라미터를 자동으로 로딩 하시겠습니까?" 메시지가 나오면 「예」를 눌러 자동 로딩하세요.

NAS 일반 RAID5 수동 설정값

RAID 레벨 — RAID5 (분산 패리티 스트라이프)
패리티 설정 — 왼쪽 대칭 backward dynamic
스트라이프 크기 — 64KB
패리티 단위 설정 — 1

디스크 순서 결정 방법

디스크 순서를 정확히 알 수 없으면 NAS 본체에서 분리할 때 표시되었던 디스크 베이 순서(1번 베이 → 4번 베이)대로 추가하세요. RAID 컨트롤러 서버는 디스크 전체 선택 후 데이터 시작 SECTOR 지정이 필요합니다.

빌드 단축키

모든 디스크 추가가 완료되면 우측 상단 「이 설정으로 RAID를 구성」 버튼 또는 단축키 Ctrl+Enter로 RAID 빌드를 실행합니다.

STEP 6 — 마운트 실패 시 RAID 구성 편집

빌드 후 빨간/노란 아이콘으로 마운트되지 않으면 RAID 구성 편집으로 파라미터를 수정합니다.

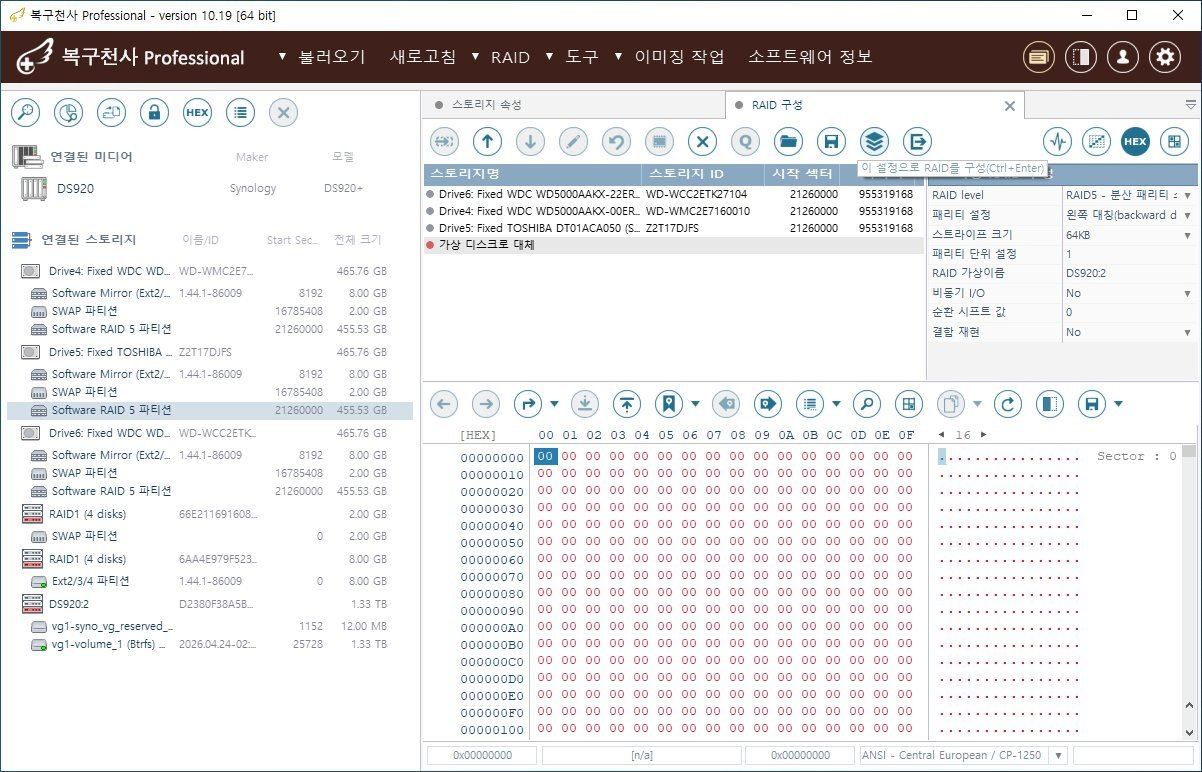

복구천사 PRO 수동 RAID 빌드 - Drive6 Drive4 Drive5 3개 Software RAID 5 파티션 추가, 가상 디스크로 대체, RAID5 64KB 파라미터, 이 설정으로 RAID 구성 단축키 Ctrl+Enter

1디스크를 1번부터 순서대로 추가

2가상 디스크로 1개 자동 대체

3[이 설정으로 RAID 빌드] Ctrl+Enter

디스크를 1번부터 순서대로 추가

위 이미지 1번 핀이 가리키는 디스크를 1번부터 순서대로 추가 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

가상 디스크로 1개 자동 대체

위 이미지 2번 핀이 가리키는 가상 디스크로 1개 자동 대체 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

[이 설정으로 RAID 빌드] Ctrl+Enter

위 이미지 3번 핀이 가리키는 [이 설정으로 RAID 빌드] Ctrl+Enter 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

6STEP 6

마운트 실패 시 RAID 구성 편집으로 파라미터를 수정합니다

예상 시간 5~10분

RAID 빌드 후 볼륨 아이콘이 노란색 또는 빨간색으로 표시되거나 마운트되지 않으면 빌드 파라미터가 잘못되었을 가능성이 높습니다. 빌드된 RAID 볼륨 (DS920:2)을 우클릭 → 「RAID 구성 편집」을 선택하여 디스크 순서·RAID 레벨·패리티 설정·스트라이프 크기·패리티 단위를 수정 후 다시 시도합니다.

편집 가능한 항목

하드디스크 순서 — 1번 ↔ 2번 등 자리 바꾸기
RAID 레벨 — RAID5 ↔ RAID6 ↔ RAID0 등
패리티 설정 — 왼쪽 대칭 / 오른쪽 대칭 / backward / forward
스트라이프 크기 — 16KB / 32KB / 64KB / 128KB / 256KB / 512KB / 1024KB
패리티 단위 설정 — 1 / 2 / 4 / 8 등

정상 마운트되면

데이터 폴더가 표시되면 STEP 3의 파일 확인 → 라이선스 등록 → 다른 드라이브에 저장 절차를 진행합니다.

편집해도 안 될 때

논리영역 손상 가능성 — STEP 4 정밀 스캔으로 진행
RAID 구성 자체가 잘못됨 — STEP 5 수동 RAID 빌드 다시 시도
다중 디스크 물리 장애 — 1:1 이미징 + 전문가 상담

완료 후 단계

스토리지 손상 신호 점검

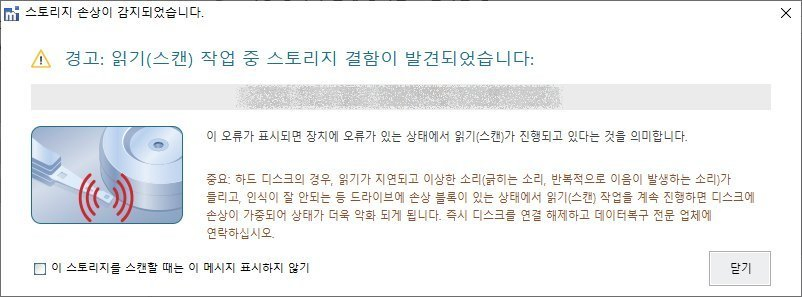

스캔이나 빌드 중 ⚠️ BAD 블록·이상 소음·반복 응답 지연 등이 감지되면 즉시 중단하고 아래 가이드를 확인하세요.

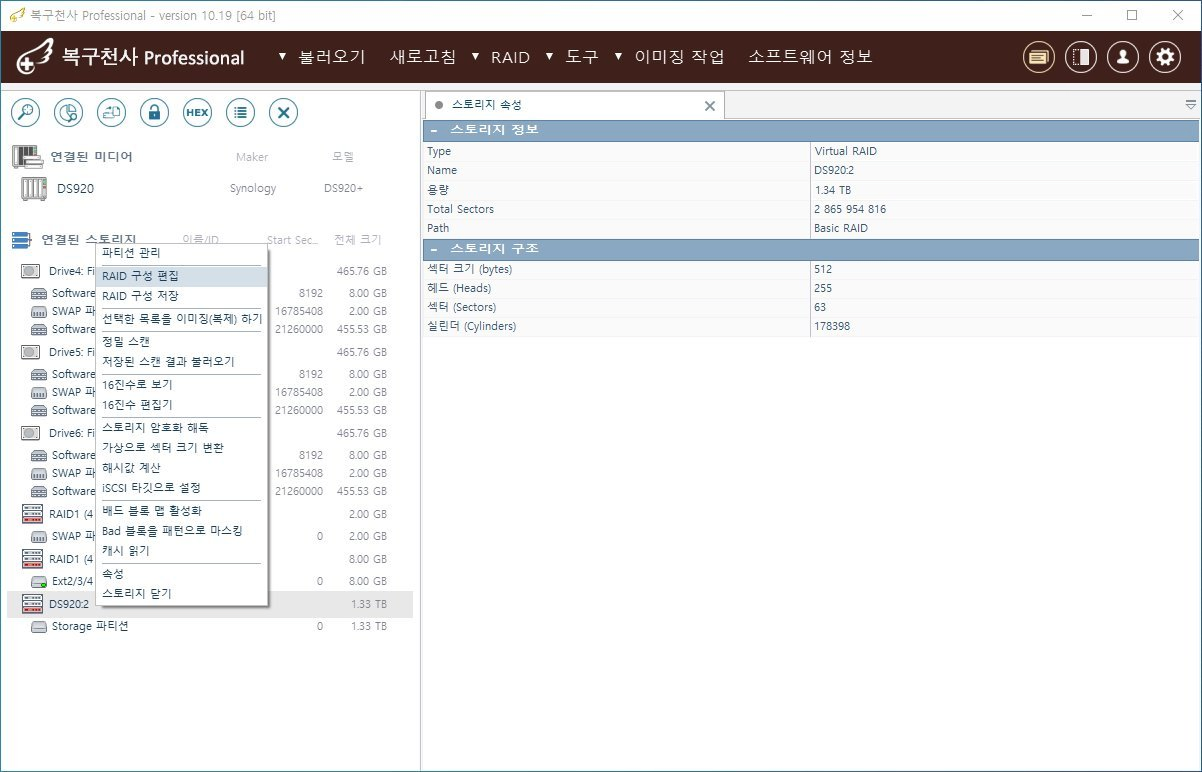

복구천사 PRO RAID 구성 편집 우클릭 메뉴 - 파티션 관리, RAID 구성 편집, RAID 구성 저장, 정밀 스캔 옵션

1[RAID 구성 편집] 클릭

2[RAID 구성 저장]도 가능

3마운트 안 되면 [정밀 스캔]도

[RAID 구성 편집] 클릭

위 이미지 1번 핀이 가리키는 [RAID 구성 편집] 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

[RAID 구성 저장]도 가능

위 이미지 2번 핀이 가리키는 [RAID 구성 저장]도 가능 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

마운트 안 되면 [정밀 스캔]도

위 이미지 3번 핀이 가리키는 마운트 안 되면 [정밀 스캔]도 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

완료 후 단계 (데이터 확인)
