RAID · NAS 복구 · 디스크 이미징

NAS 디스크의 데이터를 안전하게 bit-to-bit 이미징으로 보존하기

Synology · QNAP · ASUSTOR · ipTIME · LG NAS 등에서 분리한 디스크를 PC에 1개씩 연결해 전체 영역을 bit-to-bit 이미지 파일로 만드는 가이드입니다. NAS 디스크는 RAID로 묶여 있어 윈도우는 정상 파일시스템으로 인식하지 못하고 「디스크를 초기화해야 합니다」 메시지가 뜨는데, 절대 「확인」을 누르거나 포맷·초기화하면 안 됩니다. 알 수 없는 파티션 메시지를 모두 무시하고 원본은 그대로 둔 채 별도 외장 드라이브에 이미지 파일(.dsk)로 복제한 뒤, 이후 복구천사 RAID에서 그 이미지로부터 RAID 멤버 분석·정밀 스캔·데이터 복구를 진행합니다. 이 절차는 원본에 한 번도 쓰기를 하지 않는 가장 안전한 방법입니다.

읽는 시간 9분
난이도 ★★★★☆
NAS · RAID · 이미징
When to use this guide

NAS의 데이터에 접근할 수 없게 된 모든 상황

CASE 1 · NAS 자체 다운

NAS가 부팅 안 되거나 볼륨 마운트 실패

NAS 본체가 부팅되지 않거나, 부팅은 되지만 볼륨이 마운트되지 않는 경우입니다. 본체 메인보드·전원부·OS 영역(USB/eMMC)의 문제로 NAS UI에 접속할 수 없고, 데이터에 접근할 수도 없습니다. 디스크는 분리해서 PC에 직접 이미징하는 것이 가장 안전합니다.

CASE 2 · RAID 깨짐 / 디그레이드

RAID 어레이 다수 디스크 결함 / 재구성 실패

RAID 5·6에서 2개 이상 디스크 결함이 발생하거나, 리빌드 중 추가 결함으로 RAID 재구성 실패한 경우. 모든 멤버 디스크를 각각 이미지로 보존한 다음 복구천사 RAID의 분석 도구로 복구하면 안전합니다. 원본 디스크에 절대 쓰기 작업을 하지 마세요.

CASE 3 · 사용자 실수

NAS에서 볼륨 삭제·풀 초기화·재구성

NAS UI에서 실수로 스토리지 풀 삭제 · 볼륨 초기화 · RAID 재구성을 진행한 경우입니다. 메타데이터가 변경되어 NAS는 빈 디스크로 인식하지만, 데이터 블록은 대부분 보존되어 있어 이미징 후 복구천사 RAID 정밀 스캔으로 회수 가능합니다.

CASE 4 · 디스크 일부에 BAD

NAS 디스크 1개에 BAD 블록 발생 (정상 인식)

NAS는 정상 동작하지만 디스크 SMART에 읽기 오류·재할당 섹터가 누적되어 곧 결함이 예상되는 경우. 상태가 더 나빠지기 전에 해당 디스크만 분리해 이미지로 보존하면, 이후 NAS에 새 디스크로 교체할 때 훨씬 안전한 마이그레이션이 가능합니다.

CAUTION

시도해도 되는 상황 / 즉시 멈춰야 하는 상황

이미징은 디스크에 쓰기를 하지 않아 안전하지만, 윈도우의 「초기화 필요」 메시지를 잘못 클릭하거나 물리 손상이 있는 디스크에서 무리하게 진행하면 데이터를 영구 손실할 수 있습니다. 시작 전 본인 상황을 정확히 확인하세요.

GO · 시도 가능

아래 상황이면 진행해도 됩니다

  • NAS 디스크가 PC에서 정상 인식 장치 관리자에 모델명·용량(예: 4TB)이 정확히 표시됨
  • SATA 직결 또는 정품 USB-SATA 어댑터 사용 SATA 도킹 / USB 3.0 이상 어댑터 권장 (전원 공급 필수)
  • 디스크 응답·소음 정상 딸깍·끽 소음 없음, 인식까지 5초 이내
  • 외장 저장용량 충분 이미지 저장용 외장 HDD/SSD가 원본 디스크보다 큰 용량으로 준비됨
  • 윈도우 「초기화」·「포맷」 메시지 무시함 「알 수 없는 파티션」·「초기화해야 합니다」 떠도 절대 클릭 안 함
위 조건이면 STEP 1 NAS 디스크 선택부터 시작 바로 가기 ↓
STOP · 다른 방법 필요

아래 상황은 즉시 중단하세요

  • 윈도우 「초기화 필요」 메시지에 「확인」 클릭함 새 파티션 테이블이 작성되어 RAID 메타가 손상 → 즉시 사용 중지 + 전문가 진단
  • 디스크 관리에서 파티션 만들기·포맷·초기화 진행함 원본 데이터 영역에 쓰기가 발생 → 일부 영역 영구 손실
  • chkdsk · 디스크 검사 도구 실행함 RAID 디스크에 절대 금지 — 윈도우는 RAID 메타를 손상으로 인식해 강제 수정함
  • 딸깍·끽·윙 등 비정상 소음 발생 헤드 손상 신호 → 무리한 이미징은 디스크를 영구 사망시킴
  • 드라이브가 인식되었다 사라졌다 반복 전원·기판·헤드 문제 → 클린 시설 진단 필요
위 상황 중 하나라도 해당되면 전문가 진단 1544-3598
⚠️ EMERGENCY STOP

이미징 중 손상 신호가 감지되면 즉시 중단하세요

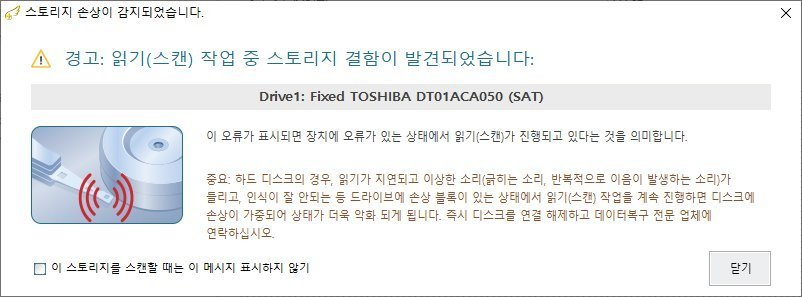

복구천사 BAD 블록 손상 감지 경고 - 읽기 스캔 작업 중 스토리지 결함 발견 메시지, 드라이브에 손상 블록이 있는 상태에서 읽기 작업을 계속 진행하면 손상이 가중되어 상태가 더욱 악화 됩니다, 즉시 디스크를 연결 해제하고 데이터복구 전문 업체에 연락하십시오
화면에 "스토리지 손상이 감지되었습니다" 경고가 뜨는 모습

왜 즉시 중단해야 하나요?

이미징 자체는 디스크에 쓰기를 하지 않지만, bit-to-bit 이미징은 디스크 전체 영역을 처음부터 끝까지 읽기 때문에 이미 물리 손상이 있는 디스크에서는 헤드 부하가 누적되어 손상이 가속됩니다. "스토리지 손상이 감지되었습니다" 경고가 뜨거나 이상 소음 · 반복 응답 지연이 동반되면 즉시 「중지」를 누르고 전원을 차단하여 전문가 진단을 받아야 합니다. NAS 멤버 디스크 1개라도 사망하면 RAID 재구성 자체가 불가능해질 수 있습니다.

즉시 중단해야 할 4가지 신호
  • "스토리지 손상이 감지되었습니다" 경고창이 표시됨
  • 이미징 진행률이 특정 구간에서 멈추거나 급격히 느려짐
  • 디스크에서 딸깍 · 끽 · 윙비정상 소음 발생
  • OS 화면에서 드라이브가 사라지거나 재인식 반복

손상 디스크 5가지 주의사항

① 즉시 「중지」 + 전원 차단 후 디스크를 분리해 상온 보관하세요. ② 같은 디스크로 이미징 재시도 금지 — 헤드 부하가 누적되어 손상이 가속됩니다. ③ Windows의 chkdsk · 디스크 검사 · 초기화 절대 실행 금지 — 손상 영역에 강제 쓰기를 시도해 NAS 데이터를 영구 손실시킵니다. ④ 외부 가공 (망치 · 드라이버 · 분해) 절대 금지 — 클린 시설이 아닌 환경에서 분해하면 헤드 손상이 가속됩니다. ⑤ 다른 PC · USB 어댑터에 반복 연결 금지 — 인식 시도 자체가 디스크에 부하를 줍니다.

STEP-BY-STEP

NAS 디스크 이미징 7단계 절차

디스크 1개를 PC에 연결한 상태에서 진행합니다. 여러 디스크가 있다면 동일한 과정을 1개씩 반복하여 각각 별도의 .dsk 파일로 만드세요. 모든 이미지가 준비된 다음에 RAID 분석/정밀 스캔으로 넘어갑니다.

1STEP 1

좌측 「연결된 스토리지」에서 NAS에서 분리한 디스크를 클릭합니다

예상 시간 30초

복구천사 RAID를 실행하면 좌측 사이드바 「연결된 스토리지」에 PC에 연결된 모든 드라이브가 나타납니다. 화면 예시처럼 Drive1: Fixed TOSHIBA DT01ACA050(465.76 GB) 같은 NAS 디스크 행을 클릭하세요. 우측 「스토리지 정보」 패널에 Type · 모델명 · 용량 · Path(\\.\PhysicalDrive1)가 정확히 표시되면 인식이 정상입니다. 섹터 크기 512 / 헤드 255 / 실린더 60802 같은 디스크 구조 정보도 확인하세요.

절대 금지 — 윈도우 메시지 무시 ★
디스크 연결 시 윈도우가 「디스크를 초기화해야 합니다」, 「알 수 없는 파티션」, 「포맷하시겠습니까?」 메시지를 띄워도 모두 「취소」 또는 X로 닫으세요. 한 번이라도 「확인」을 클릭하면 RAID 메타가 덮어써져 복구 난이도가 급격히 올라갑니다.
인식 정상 확인 포인트
  • 모델명 정확히 표시 (예: TOSHIBA DT01ACA050, ST4000DM004)
  • 용량 정확 (500GB 디스크 → 465.76 GB 표시)
  • Path: \\.\PhysicalDriveN 형태로 표시
  • 좌측 트리에 Software RAID · Software Mirror 등 NAS 파티션이 보이면 디스크 인식 정상
디스크 1개씩만 연결 권장
여러 디스크를 동시에 연결하면 어떤 디스크가 어떤 NAS 베이의 디스크였는지 헷갈릴 수 있습니다. NAS 베이 1번 → 이미지 1번, NAS 베이 2번 → 이미지 2번 식으로 순서를 기록하면서 1개씩 이미징 → 분리 → 다음 디스크 연결 흐름이 안전합니다.
NEXT
STEP 2 — 이미징 작업 메뉴 진입
선택한 디스크에서 우클릭하여 컨텍스트 메뉴를 열고 이미징 옵션을 시작합니다.

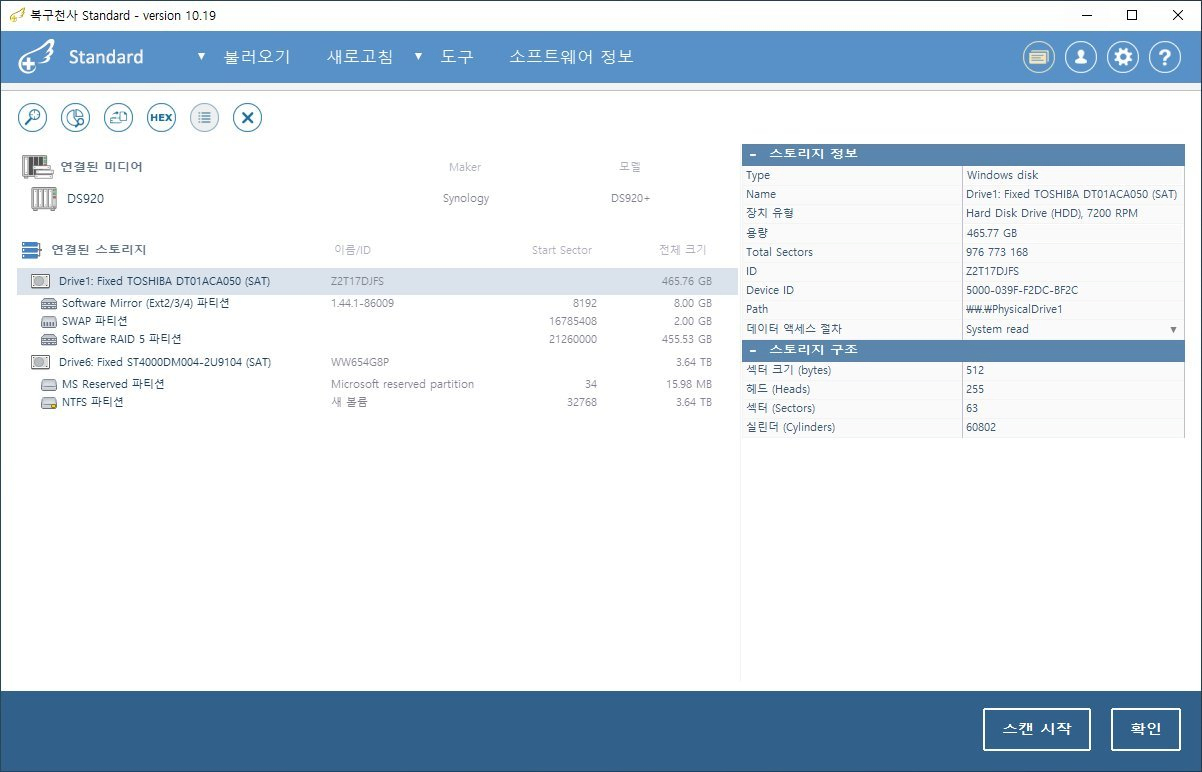

복구천사 RAID 연결된 스토리지에서 Drive1 Fixed TOSHIBA DT01ACA050 SAT NAS 디스크 선택, 우측 패널에 스토리지 정보 표시 - 모델명 용량 465.77 GB Path PhysicalDrive1 섹터 크기 512 헤드 255 실린더 60802 표시
1NAS 분리 디스크 클릭
2모델명 · 용량 · Path 정상 표시
3섹터 · 헤드 · 실린더 정보
1
NAS 분리 디스크 클릭

위 이미지 1번 핀이 가리키는 NAS 분리 디스크 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
모델명 · 용량 · Path 정상 표시

위 이미지 2번 핀이 가리키는 모델명 · 용량 · Path 정상 표시 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3
섹터 · 헤드 · 실린더 정보

위 이미지 3번 핀이 가리키는 섹터 · 헤드 · 실린더 정보 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2STEP 2

우클릭 컨텍스트 메뉴에서 「선택한 목록을 이미징(복제) 하기」를 클릭합니다

예상 시간 10초

선택한 디스크 위에서 마우스 우클릭하면 컨텍스트 메뉴가 펼쳐집니다. 상단 「선택한 목록을 이미징(복제) 하기」(파란색 하이라이트) 항목을 클릭하세요. 클릭 즉시 「디스크 이미지 생성」 화면이 자동으로 열립니다. 복구천사 RAID에서는 PRO와 달리 별도의 옵션 다이얼로그 없이 바로 이미지 생성 화면으로 진입하므로 단계가 더 간단합니다.

컨텍스트 메뉴 항목 (복구천사 RAID)
  • 정밀 스캔 — 곧바로 데이터 복구 진행
  • 저장된 스캔 결과 불러오기 — 이전 스캔 재개
  • 파티션 관리 — RAW 파티션 분석
  • ★ 선택한 목록을 이미징(복제) 하기 — 본 가이드 진행
  • 16진수로 보기 — 디스크 헥스 뷰
  • 배드 블록 맵 활성화 / Bad 블록을 패턴으로 마스킹 (절대 금지)
헷갈리지 마세요 ★
컨텍스트 메뉴에는 다양한 항목이 있지만 이미징 단계에서는 「선택한 목록을 이미징(복제) 하기」 한 가지만 사용합니다. 「정밀 스캔」은 이미지 파일이 만들어진 후에 사용하세요.
절대 클릭 금지 메뉴
컨텍스트 메뉴 하단의 「Bad 블록을 패턴으로 마스킹」은 디스크에 쓰기 작업을 수행하므로 이미징 전 절대 사용하지 마세요. 또한 「배드 블록 맵 활성화」도 NAS 디스크에는 사용하지 않습니다. 모든 작업은 이미지가 만들어진 다음에 이미지 파일에서 수행하세요.
NEXT
STEP 3 — 「디스크 이미지 생성」 화면 진입
클릭 즉시 디스크 이미지 생성 다이얼로그가 열립니다. 영역과 형식이 자동 설정된 것을 확인합니다.

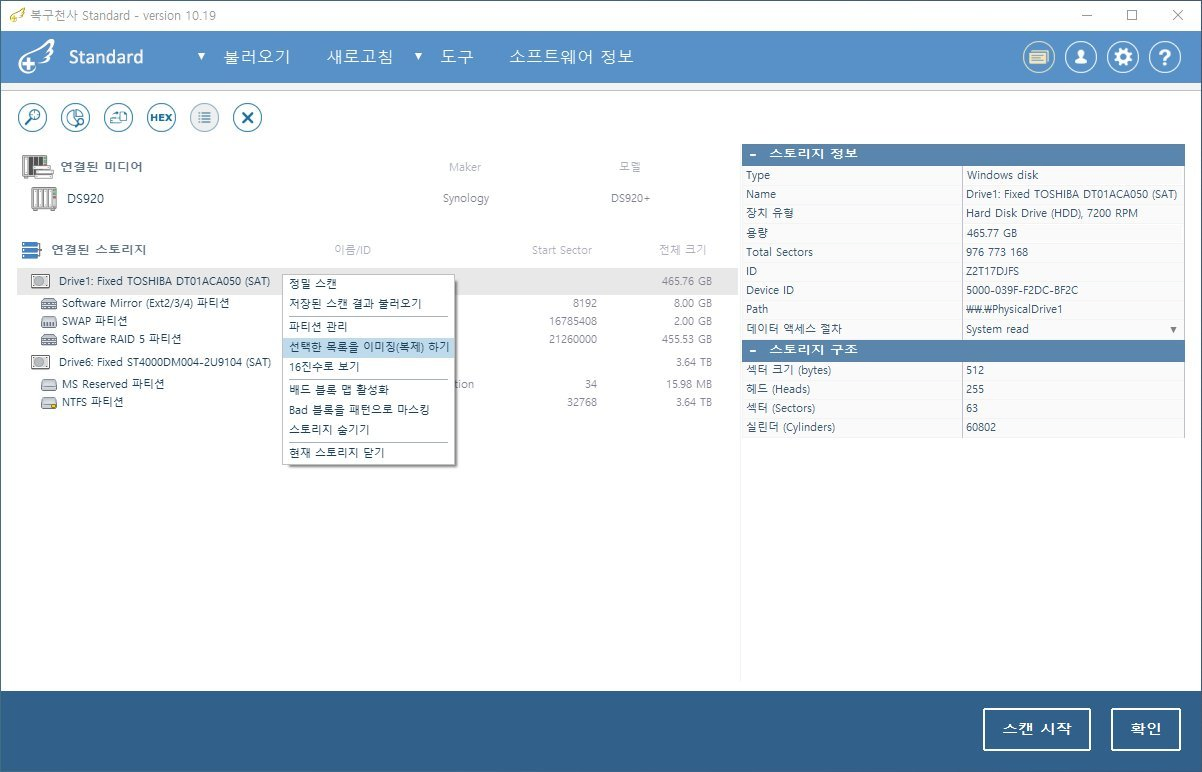

복구천사 RAID 우클릭 컨텍스트 메뉴 - 정밀 스캔 저장된 스캔 결과 불러오기 파티션 관리 선택한 목록을 이미징 복제 하기 16진수로 보기 배드 블록 맵 활성화 Bad 블록을 패턴으로 마스킹 스토리지 숨기기 현재 스토리지 닫기 메뉴 항목 표시, 선택한 목록을 이미징하기 항목 파란색 하이라이트
1[선택한 목록을 이미징(복제) 하기]
2Bad 블록 마스킹 — 절대 금지
1
[선택한 목록을 이미징(복제) 하기]

위 이미지 1번 핀이 가리키는 [선택한 목록을 이미징(복제) 하기] 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
Bad 블록 마스킹 — 절대 금지

위 이미지 2번 핀이 가리키는 Bad 블록 마스킹 — 절대 금지 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3STEP 3

「디스크 이미지 생성」 화면이 열립니다 — 영역 자동 설정을 확인합니다

예상 시간 10초

「디스크 이미지 생성 [Drive1: Fixed TOSHIBA ...]」 다이얼로그가 자동으로 열립니다. 상단 「소스 저장 장치의 이미징 할 영역」은 디폴트로 「전체 저장 장치: 전체 공간을 bit-to-bit 이미징」이 자동 선택되어 있고, 시작 LBA: 0, 끝 LBA: 122096645(예시)이 자동으로 채워져 있습니다 — 그대로 두세요. 아래 「포맷에 의한 이미지 파일로 저장」 라디오가 선택된 상태이고, 형식 드롭다운이 「일반 디스크 이미지 파일」로 표시됩니다. 현재 「Target 위치」는 비어 있습니다 — 다음 단계에서 형식을 다시 한 번 확인하고 저장 경로를 지정합니다.

자동 설정된 안전한 디폴트 ★
  • 이미징 영역 — 전체 저장 장치, 시작 LBA 0 ~ 끝 LBA 자동
  • 저장 방식 — 포맷에 의한 이미지 파일로 저장 (선택됨)
  • 형식 — 일반 디스크 이미지 파일 (.dsk)
  • 읽기 방향 — From start to end (처음→끝)
  • 모든 설정이 NAS 복구의 표준값으로 자동 세팅됨
bit-to-bit 이미징의 장점
  • 섹터 0부터 끝까지 모든 영역을 1:1로 복제
  • RAID 메타데이터 · 파일시스템 · 데이터 영역 모두 보존
  • 원본 디스크에 쓰기 작업이 일절 없음 (읽기 전용)
  • 이후 정밀 스캔 · IntelliRAW™ 모두 이미지에서 수행
「물리적 드라이브에 저장(복제 위치)」는 사용 안 함
아래쪽 라디오 「물리적 드라이브에 저장」은 NAS 디스크를 다른 물리 디스크로 직접 복제하는 옵션으로, 같은 용량의 빈 디스크가 추가로 필요합니다. 일반적인 NAS 복구는 「포맷에 의한 이미지 파일로 저장」이 표준입니다. 그대로 두세요.
NEXT
STEP 4 — 이미지 파일 형식 확인
형식 드롭다운을 클릭해 5가지 옵션을 확인하고 「일반 디스크 이미지 파일」을 선택합니다.

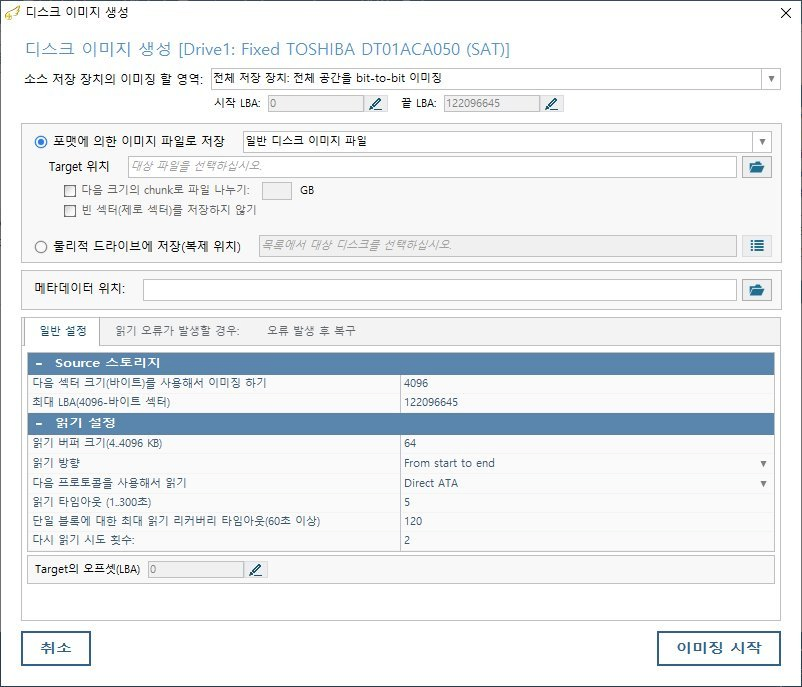

복구천사 RAID 디스크 이미지 생성 다이얼로그 화면 진입 - Drive1 Fixed TOSHIBA DT01ACA050 SAT, 소스 저장 장치 이미징 할 영역 전체 저장 장치 전체 공간을 bit-to-bit 이미징, 시작 LBA 0 끝 LBA 122096645, 포맷에 의한 이미지 파일로 저장 라디오 선택, 일반 디스크 이미지 파일 형식, Target 위치 비어 있음, 메타데이터 위치 비어 있음, 일반 설정 탭 활성, 이미징 시작 버튼 우측 하단
1영역 자동 설정 (전체 bit-to-bit)
2「이미지 파일로 저장」 디폴트 선택
3시작 버튼 (STEP 6에서 클릭)
1
영역 자동 설정 (전체 bit-to-bit)

위 이미지 1번 핀이 가리키는 영역 자동 설정 (전체 bit-to-bit) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
「이미지 파일로 저장」 디폴트 선택

위 이미지 2번 핀이 가리키는 「이미지 파일로 저장」 디폴트 선택 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3
시작 버튼 (STEP 6에서 클릭)

위 이미지 3번 핀이 가리키는 시작 버튼 (STEP 6에서 클릭) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

4STEP 4

형식 드롭다운에서 「일반 디스크 이미지 파일」을 확인하고 폴더 아이콘을 클릭합니다

예상 시간 20초

형식 드롭다운(우측 화살표)을 클릭하면 5가지 이미지 형식이 펼쳐집니다. 「일반 디스크 이미지 파일」(파란색 하이라이트, 디폴트)을 선택하세요 — 이게 가장 호환성 좋고 표준입니다. 그 다음 「Target 위치」 우측의 폴더 아이콘(파란색)을 클릭해 저장 경로를 지정하는 다이얼로그를 엽니다.

이미지 파일 형식 5가지
  • ★ 일반 디스크 이미지 파일 (.dsk) — 권장, 표준 RAW 이미지
  • 사용자 지정 Sparse 디스크 이미지 — 빈 영역 압축 (외장 부족 시)
  • Encase 이미지 파일 포맷 (.E01) — 포렌식 표준
  • Microsoft VHDX 가상 디스크 — 윈도우 가상 머신용
  • VMware VMDK 가상 디스크 — VMware 가상 머신용
Target 위치 = 외장 드라이브 강력 권장
Target 위치는 원본 NAS 디스크와 다른 별개의 외장 HDD/SSD로 지정하세요. 내장 시스템 드라이브(C:)도 가능하지만, NAS 디스크가 4TB라면 이미지도 약 4TB이므로 5TB 이상 외장 HDD가 가장 안전합니다.
절대 금지 — 원본 NAS 디스크에 저장
이미징 중인 NAS 디스크 자체 또는 다른 NAS 멤버 디스크에 저장하면 안 됩니다. 모든 NAS 멤버 디스크는 RAID 어레이의 일부이므로 데이터 영역이 그대로 남아있습니다. 완전히 별개의 외장 드라이브에만 저장하세요.
NEXT
STEP 5 — 저장 경로 + 파일명 지정
폴더 아이콘 클릭 시 저장 다이얼로그가 열립니다. 외장 드라이브 폴더와 파일명을 지정합니다.
복구천사 RAID 디스크 이미지 생성 형식 드롭다운 펼쳐진 모습 - 사용자 지정 Sparse 디스크 이미지 파일, 일반 디스크 이미지 파일 파란색 하이라이트 선택됨, Encase 이미지 파일 포맷, Microsoft VHDX 가상 디스크, VMware VMDK 가상 디스크 5가지 옵션 표시
1형식 드롭다운 클릭
2일반 디스크 이미지(.dsk) 선택
3폴더 아이콘 클릭
1
형식 드롭다운 클릭

위 이미지 1번 핀이 가리키는 형식 드롭다운 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
일반 디스크 이미지(.dsk) 선택

위 이미지 2번 핀이 가리키는 일반 디스크 이미지(.dsk) 선택 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3
폴더 아이콘 클릭

위 이미지 3번 핀이 가리키는 폴더 아이콘 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

5STEP 5

외장 드라이브로 이동 후 파일명을 지정하고 「저장」을 클릭합니다

예상 시간 1분

「디스크 이미지 파일을 다음으로 저장」 다이얼로그가 열립니다. 상단 「드라이브」를 클릭해 D:\, E:\, F:\ 등 외장 드라이브로 이동한 다음 (필요시 「새 폴더」로 폴더 생성). 「파일 이름」(파란색 강조)에 NAS DISK 1처럼 NAS 베이 번호와 디스크 번호를 명확히 적어두면 나중에 RAID 분석 때 혼동이 없습니다. 우측 형식이 「일반 디스크 이미지 파일(dsk)」인지 확인 후 저장(녹색 점)을 클릭합니다.

권장 파일 이름 규칙 ★
  • NAS DISK 1.dsk — NAS 베이 1번에서 분리한 디스크
  • NAS DISK 2.dsk — NAS 베이 2번 디스크
  • SYNOLOGY DS920_BAY3.dsk — 모델명 + 베이 번호 (가장 명확)
  • QNAP_TS453_DISK_A.dsk — 메이커별 통일 규칙
  • 같은 폴더에 여러 디스크 이미지를 모아두면 RAID 분석이 편리
외장 드라이브 빈 공간 확인
500GB NAS 디스크는 약 466GB 이미지 파일이, 4TB 디스크는 약 3.64TB가 만들어집니다. 외장 드라이브의 여유 공간이 디스크 용량보다 큰지 반드시 확인하세요. 공간 부족 시 이미징이 중간에 실패합니다. 필요시 화면 하단 「다음 크기의 chunk로 파일 나누기」를 체크해 2GB·4GB 단위로 분할 저장 가능합니다.
권장 저장 위치
  • 외장 HDD (USB 3.0 이상) — 가장 안전, 휴대 가능
  • 외장 SSD — 빠르지만 용량 비쌈
  • 다른 내장 드라이브 (D: E: 등) — 시스템 드라이브 외
  • NAS / 네트워크 드라이브 — 권장 안 함 (속도 + 안정성 문제)
NEXT
STEP 6 — Target · 메타데이터 위치 확인 + 시작
저장 후 디스크 이미지 생성 화면으로 돌아갑니다. 모든 경로를 확인하고 「이미징 시작」 버튼을 클릭합니다.

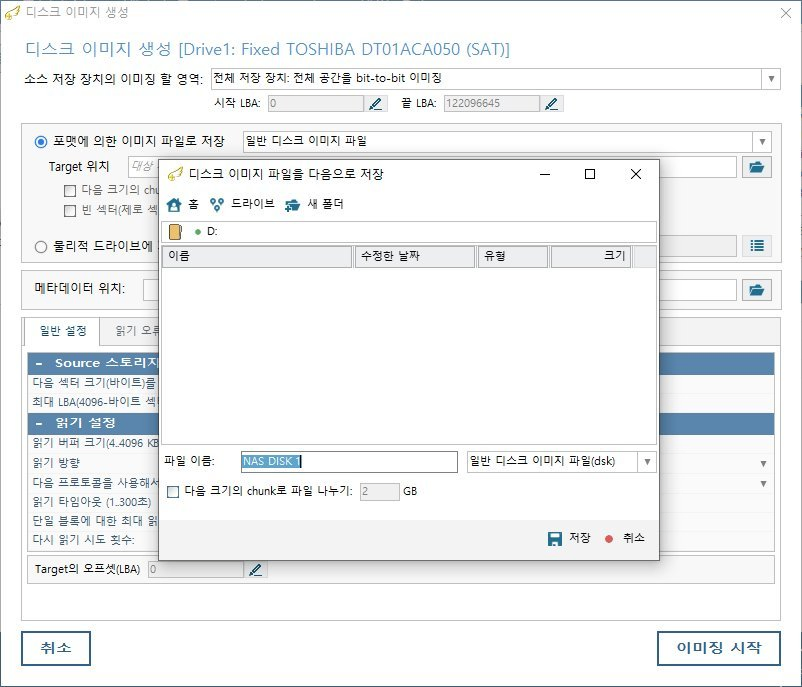

복구천사 RAID 디스크 이미지 파일 저장 다이얼로그 - 홈 드라이브 새 폴더 메뉴, D 드라이브 위치 표시, 파일 이름 NAS DISK 1 입력 강조 파란색 배경, 일반 디스크 이미지 파일 dsk 형식 드롭다운, 다음 크기의 chunk로 파일 나누기 옵션, 저장 취소 버튼
1외장 드라이브로 이동
2NAS DISK 1 입력
3[저장] 클릭
1
외장 드라이브로 이동

위 이미지 1번 핀이 가리키는 외장 드라이브로 이동 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
NAS DISK 1 입력

위 이미지 2번 핀이 가리키는 NAS DISK 1 입력 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3
[저장] 클릭

위 이미지 3번 핀이 가리키는 [저장] 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

6STEP 6

Target · 메타데이터 위치를 확인하고 우측 하단 「이미징 시작」을 클릭합니다

예상 시간 30초

저장 다이얼로그를 닫으면 디스크 이미지 생성 화면으로 돌아옵니다. 「Target 위치」에는 방금 지정한 경로(예: D:/NAS DISK 1.dsk)가, 「메타데이터 위치」에는 같은 폴더(D:)가 자동으로 채워져 있습니다 — 두 경로가 모두 외장 드라이브를 가리키는지 다시 한 번 확인하세요. 하단 「일반 설정 · 읽기 오류 발생할 경우 · 오류 발생 후 복구」 탭은 디폴트 그대로 두고 우측 하단 「이미징 시작」 버튼을 클릭하면 본격 이미징이 시작됩니다.

「일반 설정」 디폴트 값 (그대로 유지 권장)
  • 섹터 크기: 4096 바이트
  • 읽기 버퍼 크기: 64 (4MB)
  • 읽기 방향: From start to end (처음→끝)
  • 다음 프로토콜: Direct ATA (또는 Direct SCSI / System procedure)
  • 읽기 타임아웃: 5초 (정상 디스크 기준)
  • 다시 읽기 시도 횟수: 2회
「읽기 오류 발생할 경우」 탭 설정 ★
디스크에 BAD 블록이 의심되면 「읽기 오류 발생할 경우」 탭으로 이동해 읽지 못한 영역을 0으로 채우기 / 건너뛰기 옵션을 활성화하세요. 건너뛰기를 사용하면 BAD 블록을 만나도 이미징이 멈추지 않고 계속됩니다. 건너뛴 영역은 나중에 「오류 발생 후 복구」 모드에서 다시 시도할 수 있습니다.
시작 전 마지막 확인
이미지가 만들어질 동안 디스크를 절대 분리하지 마세요. USB 케이블 분리·전원 차단·PC 강제 종료는 모두 이미징 실패와 함께 디스크에 추가 부하를 줍니다. 500GB HDD는 평균 1~2시간, 4TB HDD는 4~8시간 소요되므로 충분한 시간을 확보한 다음에 시작하세요.
NEXT
STEP 7 — 이미징 진행 모니터링
「이미징 시작」 클릭 시 진행 화면으로 자동 전환됩니다. 진행률·녹색 맵·이상 신호를 모니터링합니다.
복구천사 RAID 디스크 이미지 생성 화면 - Target 위치 D NAS DISK 1.dsk 자동 채워짐, 메타데이터 위치 D 자동 채워짐, 일반 설정 탭 활성, 섹터 크기 4096 읽기 버퍼 크기 64 읽기 방향 From start to end Direct ATA 프로토콜, 이미징 시작 버튼 우측 하단 활성 상태
1Target 위치 확인
2메타데이터 위치 확인
3[이미징 시작] 클릭
1
Target 위치 확인

위 이미지 1번 핀이 가리키는 Target 위치 확인 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
메타데이터 위치 확인

위 이미지 2번 핀이 가리키는 메타데이터 위치 확인 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3
[이미징 시작] 클릭

위 이미지 3번 핀이 가리키는 [이미징 시작] 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

7STEP 7

진행률 · 녹색 맵 · 이상 신호를 지속적으로 모니터링합니다

예상 시간 500GB 평균 1~2시간 · 4TB 4~8시간

「데이터 전송 실행 중」 화면으로 자동 전환되고 이미징이 시작됩니다. 상단에는 소스(NAS 디스크)와 Target(외장 드라이브 .dsk)이 표시되고, 「현재 복사 속도 · 전체 복사 속도 · Target 쓰기 속도」가 실시간 갱신됩니다. 중앙의 에서 녹색은 정상 읽기 완료 영역이고, 빈 영역은 아직 읽지 않은 영역입니다. 하단 「이미징 진행 0.1% · 경과 시간 · 남은 예상 시간」에서 진행률을 확인하세요. 남은 시간은 평균 속도 기준 참조용이며, 실제는 디스크 상태에 따라 달라질 수 있습니다.

맵 색상 = 디스크 건강 상태 ★
  • 녹색 — 정상 읽기 완료 (가장 좋은 상태)
  • 회색 — 아직 읽지 않은 영역 (정상)
  • 주황 / 노랑 — 재시도 중 (반복되면 BAD 의심)
  • 빨강 — 읽기 실패 (BAD 블록 발견 → 즉시 중단 검토)
  • 하단 슬라이더 6x6는 맵 표시 단위 — 작을수록 상세
정상 진행 속도 기준
  • HDD 7200rpm: 100~150MB/s (1TB 약 2~3시간)
  • HDD 5400rpm: 80~130MB/s (1TB 약 2~4시간)
  • SSD SATA: 300~500MB/s (1TB 약 30분~1시간)
  • 속도가 10MB/s 이하로 떨어지거나 0에 머무르면 BAD 의심
즉시 중단해야 할 신호 ★
  • 「스토리지 손상이 감지되었습니다」 경고창 표시 → 즉시 중지 + 전원 차단
  • 맵에 빨강 블록이 다수 나타남 → 헤드 부하 누적 가능성
  • 디스크에서 딸깍·끽·윙 비정상 소음
  • 진행률이 특정 구간에서 멈추거나 매우 느려짐
  • 위 신호 발견 시 우측 상단 「중지」 클릭, 디스크 분리, 1544-3598 진단 의뢰
일시 중지 / 중지 / 디스크 정지 차이
「일시 중지」는 진행 상태를 보존하고 잠시 멈춤 — 재개 가능. 「중지」는 이미징을 종료하고 부분적으로 만들어진 .dsk 파일을 보관 — 이후 같은 위치에 이어서 추가도 가능합니다. 「디스크 정지」는 디스크 회전을 멈춰 안전하게 분리할 수 있게 해줍니다 (이미징 종료 후 사용). 긴급 상황 외에는 「일시 중지」를 사용해 안전하게 멈추세요.
완료 후 단계
스토리지 손상 신호 점검 → 다음 디스크 이미징 또는 RAID 복구
이미징 중 BAD·이상 소음이 감지되었으면 아래 가이드를 먼저 확인하세요. 정상 완료되었다면 다음 NAS 디스크를 연결해 같은 과정을 반복합니다.

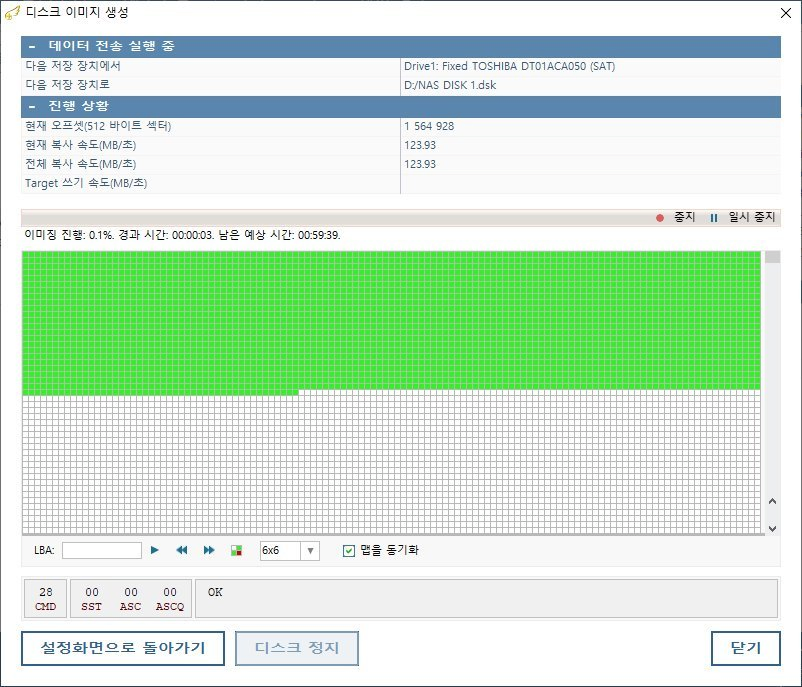

복구천사 RAID 데이터 전송 실행 중 화면 - 다음 저장 장치에서 Drive1 Fixed TOSHIBA DT01ACA050 SAT, 다음 저장 장치로 D NAS DISK 1.dsk, 진행 상황 현재 오프셋 1564928, 현재 복사 속도 123.93 MB 초, 이미징 진행 0.1퍼센트 경과 시간 3초 남은 예상 시간 59분 39초, 녹색 맵 표시, 중지 일시 중지 버튼, 6x6 맵 동기화, 28 CMD OK, 설정화면으로 돌아가기 디스크 정지 닫기 버튼
1속도 · 오프셋 · 진행률
2녹색 = 정상 영역 (목표!)
3이상 시 [중지] 클릭
1
속도 · 오프셋 · 진행률

위 이미지 1번 핀이 가리키는 속도 · 오프셋 · 진행률 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

2
녹색 = 정상 영역 (목표!)

위 이미지 2번 핀이 가리키는 녹색 = 정상 영역 (목표!) 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

3
이상 시 [중지] 클릭

위 이미지 3번 핀이 가리키는 이상 시 [중지] 클릭 위치를 화면에서 확인하시고, 안내된 절차에 따라 진행해 주세요.

CASE BRANCHING

이미징 결과에 따라 다음 행동이 달라집니다

이미징 종료 후 결과 상태에 맞는 시나리오를 선택하면 그 다음 절차가 달라집니다. 본인 상황에 가까운 카드를 클릭해 다음 가이드로 이동하세요.

CASE A · 좋음

이미징 100% 완료 + 맵 전체 녹색

진행률이 100%까지 도달하고 맵에 빨강 블록이 0개인 가장 좋은 케이스입니다. 이제 같은 과정으로 나머지 NAS 디스크도 1개씩 모두 이미징하세요. 모든 디스크 이미지가 준비되면 복구천사 RAID 정밀 스캔으로 데이터 복구를 진행합니다.

정밀 스캔 가이드
CASE B · 부분

일부 BAD 발생 · 건너뛰기로 완료

맵에 빨강 블록이 일부 나타났지만 「읽기 오류 발생할 경우 — 건너뛰기」로 끝까지 진행 완료한 경우입니다. 이미지 파일은 만들어졌으나 일부 영역이 비어 있을 수 있습니다. 「오류 발생 후 복구」 모드로 비어 있는 영역을 다시 시도하거나, 이대로 정밀 스캔으로 진행해도 회수율이 높습니다.

정밀 스캔으로 진행
CASE C · 위험

응답 지연 · 이상 소음 · BAD 경고

이미징 중 "스토리지 손상이 감지되었습니다" 경고가 떴거나, 디스크에서 딸깍 소음 · 반복 응답 지연이 발생한 경우입니다. 무리한 이미징 재시도는 디스크를 영구 사망시키고 NAS 전체 데이터 복구를 불가능하게 만듭니다. 모든 작업을 즉시 중단하고 클린 시설 진단을 받으세요.

전문가 상담 1544-3598

NAS 디스크에 BAD 블록 · 물리 손상이 의심되시나요?

NAS 멤버 디스크 1개라도 헤드 손상 · 모터 불량 · PCB 결함이 의심되면 전문 엔지니어의 클린 시설 진단 + 헤드 교체 + 안전 이미징이 필요합니다. 복구천사 데이터복구 센터에서 1:1 깊은 NAS 복구로 안전하게 데이터를 찾아드립니다.

무료 상담 1544-3598
